蓝牙BLE模块作为主流的无线通讯方式之一，在物联网的发展中起到了至关重要的作用，其低能耗，高安全，能自组网的特性，使其毫无疑问的成为了便携式设备或者设备间近距离线缆通讯的绝佳取代方案，因此，蓝牙BLE模块被广泛的应用于各种家电、仪器、仪表，车载、工控、医疗、保健、消费类电子等各类电子产品，它可直接与MCU通讯，进行数据的透明传输，也可以直接采用自身单芯片方式，取代外挂的MCU。
HY-40R204C /HY-40R204CC（带屏蔽罩）低功耗蓝牙模块（单模式）常规情况下，可通过UART/SPI外挂MCU，进行数据的透明传输；
HY-40R204C /HY-40R204CC（带屏蔽罩）超小尺寸，拥有可编程ARM-Cortex-M3处理器（80KB的可用应用代码空间）和丰富的硬件接口，客户可用于二次开发，嵌入完整的应用程序，我司提供对应的开发套件
| 蓝牙版本 | 蓝牙4.2 BLE 协议，支持蓝牙5 |
| 频率范围 | 2402-2480MHZ（2.4G ISM频段） |
| 调制模式 | GFSK |
| 发射功率 | -21-+5dBm（用户可通过软件编程设定） |
| 接收灵敏度 | -97dBm（典型值） |
| 透传模式（需出厂设定） | 通用主机/透传主机/单连从机/多连从机/Beacon/Beacon+从机 |
| 升级方式 | 支持OAD升级/支持SBL升级 |
| 传输距离 | 95米（空旷距离） |
| 模块型号 | HY-40R204C/HY-40R204CC(带屏蔽罩) |

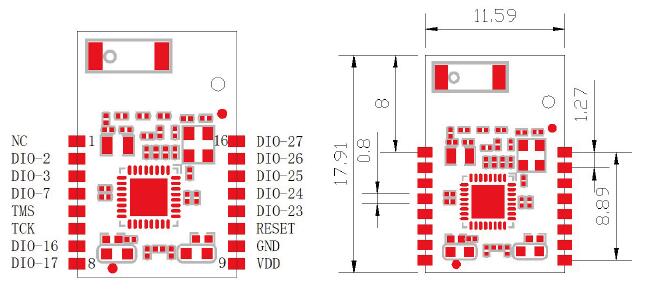

| 模块尺寸 | 11.59*17.9*2.0mm/11.59*17.9*2.6mm（带屏蔽罩） |
| 蓝牙芯片型号 | CC2640R2F（4*4封装） |
| 模块通讯接口 | UART/SPI |
| 模块脚位数 | 16 PIN（10个GPIO） |
| 天线 | 陶瓷天线 |
| 工作电压（DC） | 2.7 - 3.3V |
| 工作温度 | -40℃-+85℃ |
| 存储温度 | -40℃-+85℃ |
| 证书 | BQB/CE-RED/REACH/ROHS |
| 多链接特性 | 支持同时被4个主机连接，模块不能同时往4个主机发送数据，需要选择通道 |
| 多链接速率 | 1K/s（单包20 Byte,双向20ms发送间隔） |
| 单链接特性 | 仅支持被1个主机链接，可支持大包传输 |
| 单链接速率 | 12K/S(单包最多可达到248 Byte，双向20ms发送间隔) |
| 波特率 | 9600bps-256000 bps（默认256000 bps） |
| 参数配置 | AT指令（详见数据手册） |
| 无线安全 | AES |
| Active-Mode RX | 5.9 mA max |
| Active-Mode TX @ 0dBm | 6.1 mA max |
| Active-Mode TX @ +5dBm | 9.1 mA max |
| 睡眠状态 | 3.97uA avg（关闭广播、关闭任何定时器） |
| 数据传输 | 2.75mA (avg) |
| 工具 | PC端调试助手 |
| APP调试工具 | |
| Android/IOS API（APP开发） | |
| 评估套件（免焊线） | |
| 资料 | 硬件规格书 |
| 软件规格书 |
| 单芯片应用 | 支持客户二次开发（80KB的应用代码空间），提供SDK开发套件 |
| 透传应用 | 蓝牙透传模块+MCU |
| 应用行业 | 健身类：运动手环，计步器，运动计量（跑步，自行车，高尔夫） |
| 智能家居类：插座改造，遥控开关，调光调色照明，门锁，窗帘，温湿度计，智能秤，环境烟雾，测探测器，宠物监管 | |
| 健康医疗类：医疗检测/追踪（心率，血压，血氧，脉搏，体温） | |
| 婴幼儿护理：实时体温检测，智能婴儿床，防丢失 | |
| 玩具类：互动遥控玩具，机器人，飞行器，玩具车，防丢器 | |
| 汽车电子：胎压检测，汽车自动锁，车位记录，电动车防盗器，数据采集监控 | |
| 信标、电子标签、资产管理、冷链物流，工业控制、电动工具 |
? 如果手机 APP 与蓝牙从机需进行大包数据传输，手机蓝牙需支持BLE4.2 或以上版本
? 基于 BLE 4.2 协议，支持蓝牙从机角色，以及蓝牙主机角色
? 蓝牙从机版本支持 OAD 升级
? 蓝牙主机版本支持 SBL 升级
? 从机版本支持单链接、多链接两种版本
? 串口数据包长度，单链接版本最多支持 248Byte，多链接版本最多支持20Byte
? 高速双向透传转发，最快双向分别可达 12KByte/s（单链接大包传输）
? 单链接版本默认 20ms 连接间隔，连接快速
? 用户接口使用通用串口设计，全双工双向通讯，波特率范围 9600bps ~256000bps(默认)
? 同时支持桥接模式(串口透传)，或者直接驱动模式(无需额外 CPU)；直驱模式支持 SPI/UART 接口
? 支持 SPI/UART 指令软件复位模块，获取 MAC 地址
? 支持 SPI/UART 指令调整蓝牙连接间隔,控制不同的转发速率
? 支持 SPI/UART 指令调整发射功率，修改广播间隔/连接超时时间，修改串口波特率，修改模块名，均会掉电保存
? 支持移动设备 APP/ SPI/UART 修改模块名称，掉电保存，修改串口波特率，产品识别码，自定义广播内容，广播周期，均掉电保存
? APP/SPI/UART 均可操作所有 IO 外扩
? 支持连接状态，广播状态提示脚/普通 IO 灵活配置
? 多达 24 个双向可编程 IO，外部中断引发输入检测，全低功耗运行。（照明控制，遥控玩具，等各种输入输出开关量应用）
? 极低功耗的待机模式
? 支持 APP/UART/SPI 设置 TX 功率/RX 增益，调节不同的传输灵敏度以实现应用距离调节
? 支持 APP/UART/SPI 自由开/关广播，实现真正的深度睡眠
| 类型 | 产品名称 | 尺寸(mm)/带屏蔽罩 | 天线形式 | 优势特点 | 功能 |
| BLE4.2 | HY-40R201P | 15.22*25.16*2.0/2.6 | PCB螺旋天线 | 功耗更低，距离达百米，多I/O口，工业级 | 单连从机，单连主机，多连从机，多连主机，通用主机，beacon，beacon+从机 |
| HY-40R201W | 15.22*23.2*2.0/2.6 | 金属线天线 | |||
| HY-40R201C | 15.22*25.16*2.0/2.6 | 陶瓷天线 | |||
| HY-40R201I | 15.22*25.16*2.0/2.6 | IPEX外接天线 | |||
| HY-40R204P | 11.59*17.9*2.0/2.6 | PCB螺旋天线 | 功耗更低，距离达百米，尺寸更小，工业级 | ||
| HY-40R204W | 11.59*16.6*2.0/2.6 | 金属线天线 | |||
| HY-40R204C | 11.59*17.9*2.0/2.6 | 陶瓷天线 | |||
| HY-40R204CPA | 距离达300米 | 陶瓷天线 | |||
| HY-40R204I | 11.59*17.9*2.0/2.6 | IPEX外接天线 | |||
| BLE4.1 | HY-264018P | 17.88*11.63*2.0/2.6 | PCB螺旋天线 | 小尺寸 | 单连从机，单连主机，多连从机，多连主机，通用主机，beacon，beacon+从机 |
| HY-264018W | 16.62*11.63*2.0/2.6 | 金属线天线 | |||
| HY-264018C | 17.88*11.63*2.0/2.6 | 陶瓷天线 | |||
| HY-264018I | 17.88*11.63*2.0/2.6 | IPEX外接天线 | |||
| HY-264027P | 25.21*15.21*2.0/2.6 | PCB螺旋天线 | 多I/O口 | ||
| HY-264027W | 23.18*15.21*2.0/2.6 | 金属线天线 | |||
| HY-264027C | 25.21*15.21*2.0/2.6 | 陶瓷天线 | |||
| HY-264027I | 25.21*15.21*2.0/2.6 | IPEX外接天线 | |||
| BLE4.0 | HY-254101 V1 | 25.3*15.2*2.04 | PCB天线 | 多I/O口，价格更低 | 单连从机，单连主机，通用主机，beacon，beacon+从机，微信透传，QQ透传 |
| HY-254124 V8 | 15.37*12*1.65 | 软天线 | |||
| HY-254124 PA | 25.1*12*2.04 | 软天线 | |||
| HY-254104 V7 | 14.1*9.2*2.04 | 软天线 | 小尺寸，价格更低 | ||
| HY-254104 V5 | 17.93*9.2*2.54 | 陶瓷天线 | |||
| HY-254103 V7 | 17.93*9.2*2.54 | 陶瓷天线 |
